Mengapa Pengumpan Pipa Merupakan Penggerak Lini Produksi Tabung Otomatis yang Tidak Dipertanyakan?

1. Mendefinisikan Pipe Feeder dan Perannya dalam Manufaktur Modern

ItuPengumpan Pipaadalah peralatan khusus yang dirancang untuk mengirimkan material berbentuk tabung secara otomatis atau semi-otomatis—seperti pipa tembaga, pipa besi, pipa aluminium, dan pipa baja tahan karat—ke mesin pemrosesan hilir termasuk mesin pemotong, mesin press pembentuk, dan peralatan las. Pada intinya, pengumpan pipa berfungsi sebagai antarmuka penting antara penyimpanan bahan mentah dan proses produksi, memastikan bahwa tabung disalurkan ke peralatan pemrosesan dengan orientasi, jarak, dan kecepatan yang benar untuk mempertahankan aliran produksi yang berkelanjutan dan efisien.

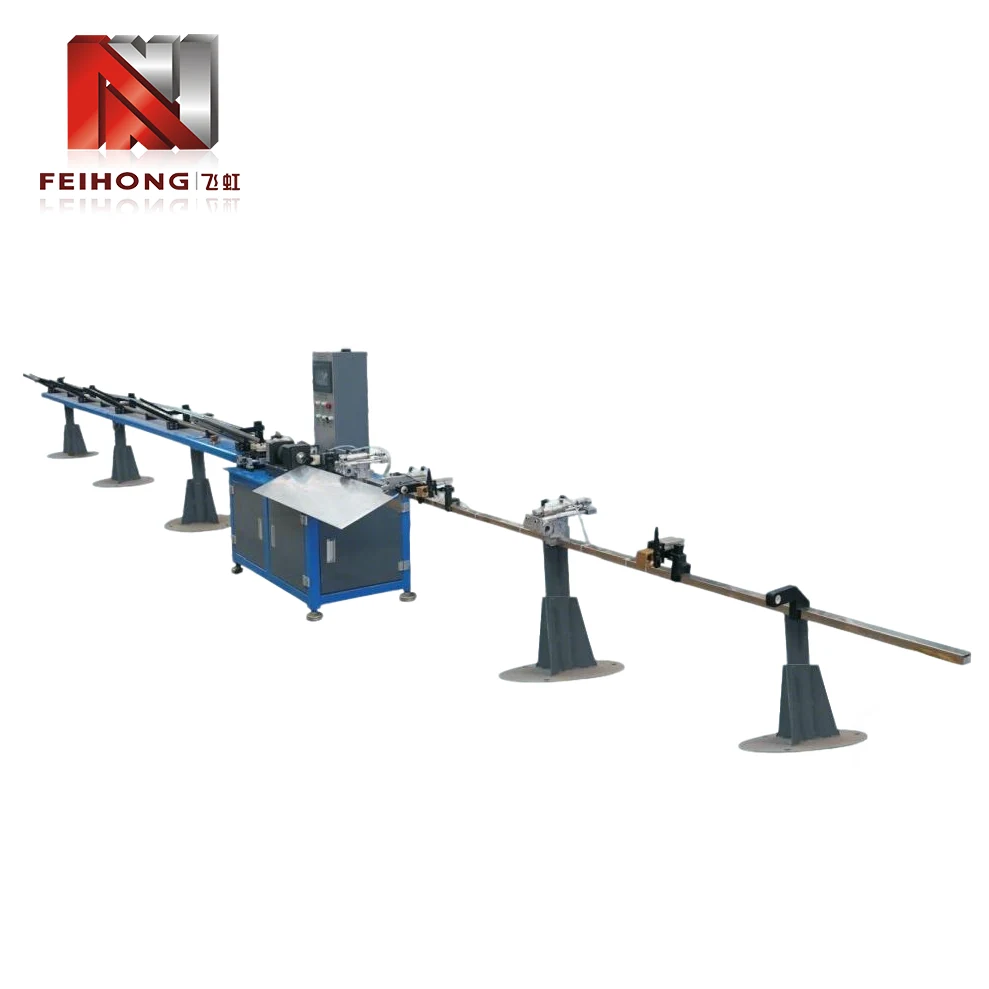

Pengumpan pipa otomatis yang terintegrasi dengan mesin pemotong berkecepatan tinggi dalam lingkungan produksi modern.

Dalam lingkungan manufaktur tradisional, pengumpanan pipa dilakukan secara manual: operator akan mengambil masing-masing tabung, menempatkannya ke dalam mesin pemotong atau pengolah, dan mengeluarkan potongan yang sudah jadi. Pendekatan ini tidak hanya padat karya tetapi juga menimbulkan variabilitas yang signifikan dalam kecepatan dan kualitas produksi. Pengumpan pipa menghilangkan inefisiensi ini dengan mengotomatiskan proses penanganan material, memungkinkan pengumpanan yang konsisten dan berulang yang mendukung produksi bervolume tinggi dengan intervensi manusia yang minimal.

Pentingnya pengumpan pipa lebih dari sekadar penghematan tenaga kerja. Dalam manufaktur modern, di mana produksi just-in-time dan prinsip lean manufacturing mendominasi, kemampuan untuk mempertahankan aliran material yang stabil dan tidak terputus ke peralatan pemrosesan sangat penting untuk mencapai hasil yang optimal. Pengumpan pipa mencapai hal ini melalui kombinasi presisi mekanis, kontrol elektronik, dan penginderaan cerdas, menjadikannya landasan jalur pemrosesan tabung otomatis di berbagai industri.

2. Evolusi Teknologi Peralatan Pengumpanan Pipa

Perjalanan dari penanganan pipa manual hingga pengumpan pipa yang canggih saat ini mencerminkan lintasan otomasi industri yang lebih luas. Memahami evolusi ini memberikan konteks penting untuk mengapresiasi kemampuan sistem pengumpanan pipa modern.

2.1 Era Penanganan Pipa Secara Manual

Pada masa awal pemrosesan tabung dan pipa, semua penanganan material dilakukan secara manual. Pekerja akan mengambil masing-masing pipa dari rak penyimpanan, membawanya ke mesin pemotong atau pembentuk, dan memasukkannya secara manual ke dalam peralatan pemrosesan. Pendekatan ini pada dasarnya dibatasi oleh faktor manusia: kelelahan, inkonsistensi, dan ketidakmampuan untuk mempertahankan laju pemberian pakan yang stabil dalam shift yang panjang. Selain itu, penanganan secara manual menimbulkan risiko keselamatan yang signifikan, khususnya ketika bekerja dengan tabung yang berat atau bermata tajam.

2.2 Pengenalan Sistem Pakan Mekanis

Sistem pengumpanan mekanis pertama kali muncul pada pertengahan abad ke-20, biasanya menggunakan konveyor rol sederhana atau mekanisme yang digerakkan oleh rantai untuk memindahkan pipa di sepanjang jalur produksi. Sistem awal ini mengurangi upaya manual namun masih memerlukan intervensi operator dalam pemuatan dan penentuan posisi. Mereka tidak memiliki kontrol yang tepat terhadap panjang dan waktu pengumpanan, sehingga membatasi efektivitasnya untuk aplikasi presisi tinggi.

2.3 Munculnya Pengumpan Pipa yang Dikendalikan Komputer

Dengan munculnya pengontrol logika terprogram (PLC) dan teknologi motor servo pada tahun 1980an dan 1990an, pengumpan pipa mengalami transformasi dramatis. Sistem yang dikendalikan komputer dapat secara tepat mengatur panjang, kecepatan, dan percepatan umpan, sehingga memungkinkan penempatan tabung yang konsisten untuk operasi pemotongan atau pembentukan. Integrasi antarmuka manusia-mesin (HMI) memungkinkan operator mengatur parameter dan memantau kinerja dengan mudah, mengurangi waktu penyiapan, dan meningkatkan efektivitas peralatan secara keseluruhan.

2.4 Pengumpan Pipa Modern: Kecerdasan dan Konektivitas

Pengumpan pipa saat ini adalah perangkat yang sangat canggih yang menggabungkan sensor, pencatatan data, dan protokol komunikasi untuk integrasi dengan sistem otomasi seluruh pabrik. Pengumpan pipa modern dapat secara otomatis menyesuaikan dengan variasi diameter tabung, ketebalan dinding, dan komposisi material, memastikan kinerja pengumpanan optimal dalam kondisi yang berubah-ubah. Mereka juga dilengkapi kemampuan pemeliharaan prediktif, mengingatkan operator akan potensi masalah sebelum menyebabkan downtime.

Evolusi ini telah menjadikan pengumpan pipa sebagai faktor penting dalam manufaktur maju, memungkinkan perusahaan mencapai tingkat produksi yang lebih tinggi, peningkatan kualitas, dan fleksibilitas yang lebih besar dalam menanggapi permintaan pelanggan.

3. Komponen Inti dan Prinsip Operasi

Memahami arsitektur internal pengumpan pipa sangat penting untuk memilih peralatan yang tepat untuk aplikasi tertentu dan untuk pemeliharaan dan pemecahan masalah yang efektif. Meskipun desain bervariasi antar produsen, sebagian besar pengumpan pipa memiliki seperangkat komponen inti yang sama.

3.1 Mekanisme Pemuatan

Mekanisme pemuatan bertanggung jawab untuk menerima tabung mentah dari rak penyimpanan atau konveyor dan menyajikannya ke sistem pengumpanan. Tergantung pada desainnya, pemuatan dapat dilakukan secara manual, semi-otomatis, atau otomatis penuh. Sistem pemuatan otomatis sering kali menggunakan alat pengangkat yang mengangkat sekumpulan tabung dan memungkinkannya menggelinding satu per satu ke jalur umpan.

3.2 Sistem Penggerak Umpan

Sistem penggerak umpan menggerakkan tabung maju ke stasiun pemrosesan. Hal ini biasanya melibatkan satu set rol bertenaga atau susunan pinch-roll yang digerakkan oleh motor servo. Motor servo memberikan kontrol yang presisi terhadap kecepatan dan panjang umpan, memungkinkan pengumpan pipa mengakomodasi berbagai diameter tabung dan kebutuhan pemrosesan.

3.3 Komponen Pemandu dan Penyelarasan

Untuk memastikan bahwa tabung memasuki mesin pengolah dengan benar, pengumpan pipa dilengkapi dengan rol pemandu, pelat pelurus samping, dan perangkat pelurus. Komponen-komponen ini mencegah kemiringan, pembengkokan, atau ketidaksejajaran yang dapat menyebabkan cacat pemrosesan.

3.4 Sistem Pengendalian

Pengumpan pipa modern dilengkapi dengan pengontrol logika yang dapat diprogram (PLC) dan layar sentuh HMI yang mudah digunakan. Sistem kontrol mengelola parameter umpan, memonitor sensor, dan berkomunikasi dengan peralatan hulu dan hilir. Banyak sistem juga menyertakan kemampuan pemantauan jarak jauh untuk manajemen produksi terpusat.

3.5 Sensor dan Perangkat Umpan Balik

Berbagai sensor—termasuk sakelar jarak, sensor fotolistrik, dan encoder—memberikan umpan balik real-time mengenai posisi tabung, panjang umpan, dan status sistem. Umpan balik ini memungkinkan kontrol loop tertutup, memastikan akurasi pemberian makan yang konsisten dan deteksi dini anomali.

Bersama-sama, komponen-komponen ini membentuk sistem tangguh yang dapat menangani berbagai macam ukuran dan bahan tabung dengan tetap menjaga tingkat presisi dan keandalan yang tinggi.

4. Pengumpan Pipa Sepenuhnya Otomatis vs. Semi-Otomatis

Pengumpan pipa secara luas dikategorikan menjadi dua jenis: otomatis penuh dan semi-otomatis. Pilihan antara konfigurasi ini bergantung pada volume produksi, ketersediaan tenaga kerja, dan pertimbangan anggaran.

4.1 Pengumpan Pipa Sepenuhnya Otomatis

Pengumpan pipa yang sepenuhnya otomatis memerlukan intervensi operator yang minimal. Mereka menampilkan pemuatan otomatis dari majalah atau bundel, pengumpanan tabung individual secara terus menerus, dan pengeluaran otomatis potongan jadi. Sistem ini ideal untuk lingkungan produksi bervolume tinggi yang mengutamakan konsistensi dan kecepatan. Peran operator terbatas pada pemantauan sistem, penyesuaian parameter melalui HMI, dan pengisian kembali pasokan bahan baku.

Pengumpan otomatis yang canggih juga dapat berintegrasi dengan peralatan hilir seperti mesin chamfering, unit threading, dan stasiun pengelasan, sehingga menciptakan sel produksi yang sepenuhnya otomatis.

4.2 Pengumpan Pipa Semi-Otomatis

Pengumpan pipa semi-otomatis mengharuskan operator memuat setiap tabung secara manual ke dalam mekanisme pengumpanan. Pengumpan kemudian mengambil alih posisi yang tepat dan kemajuan tabung ke stasiun pemrosesan. Jenis pengumpan ini cocok untuk produksi bervolume rendah atau untuk aplikasi di mana tabung memiliki panjang atau ukuran berbeda-beda yang sulit diotomatisasi. Pengumpan semi-otomatis biasanya lebih terjangkau dan lebih mudah dirawat dibandingkan unit yang sepenuhnya otomatis.

4.3 Perbandingan Kemampuan

Tabel berikut merangkum perbedaan utama antara kedua jenis tersebut:

Kedua jenis ini memiliki tempatnya masing-masing dalam manufaktur modern, dan keputusannya sering kali bergantung pada analisis yang cermat terhadap kebutuhan produksi dan laba atas efisiensi operasional.

5. Kompatibilitas Material dan Ruang Lingkup Aplikasi

ItuPengumpan Pipadirancang untuk menangani spektrum material tubular yang luas, menjadikannya serbaguna di berbagai industri.

5.1 Jenis Bahan

Pengumpan pipa biasanya digunakan dengan:

• Pipa tembaga:Digunakan dalam sistem HVAC, pipa ledeng, dan pendingin
• Pipa baja (karbon, tahan karat, galvanis):Digunakan dalam konstruksi, sistem pembuangan otomotif, dan aplikasi struktural
• Pipa aluminium:Digunakan di ruang angkasa, penukar panas otomotif, dan struktur ringan
• Tabung plastik dan komposit:Digunakan dalam pemrosesan kimia dan telekomunikasi
• Pipa paduan:Digunakan dalam aplikasi suhu tinggi dan tekanan tinggi

Pengumpan pipa harus dilengkapi dengan komponen pegangan dan pemandu yang sesuai untuk mengakomodasi permukaan akhir, kekerasan, dan berat material spesifik yang sedang diproses.

5.2 Rentang Diameter dan Panjang Tabung

Pengumpan pipa modern tersedia dalam berbagai ukuran, dengan kemampuan mulai dari pipa berdiameter kecil (6 mm) hingga pipa berdiameter besar (hingga 150 mm atau lebih). Panjang umpan juga dapat disesuaikan, dengan beberapa sistem mampu memberikan panjang umpan melebihi 10 meter.

5.3 Industri Aplikasi Utama

Keserbagunaan pengumpan pipa menjadikannya penting dalam sektor-sektor berikut:

• Otomotif:Produksi pipa knalpot, saluran rem, saluran bahan bakar, dan tabung struktural
• HVAC dan Pendinginan:Pembuatan penukar panas, koil kondensor, dan saluran pendingin
• Konstruksi dan Infrastruktur:Pembuatan perancah, pegangan tangan, dan penyangga struktural
• Luar Angkasa:Produksi tabung hidrolik, saluran bahan bakar, dan komponen struktural
• Energi terbarukan:Pembuatan rangka panel surya, bagian struktur turbin angin, dan perpipaan panas bumi

Setiap industri menempatkan tuntutan khusus pada pengumpan pipa, seperti pengoperasian berkecepatan tinggi untuk jalur otomotif atau presisi ekstrim untuk aplikasi luar angkasa. Desain modular pengumpan pipa modern memungkinkannya disesuaikan untuk berbagai kebutuhan ini.

6. Integrasi dengan Sistem Pemotongan dan Pembentukan

Pengumpan pipa jarang beroperasi secara terpisah; ini biasanya merupakan bagian dari jalur produksi yang mencakup peralatan pemotongan, pembentukan, chamfering, atau pengelasan. Integrasi yang tepat sangat penting untuk mencapai aliran material yang lancar dan memaksimalkan produktivitas secara keseluruhan.

6.1 Sinkronisasi dengan Mesin Pemotong

Pada jalur pemotongan biasa, pengumpan pipa memajukan tabung ke panjang yang telah ditentukan, lalu berhenti sementara mesin pemotong—seringkali gergaji bundar atau pemotong laser berkecepatan tinggi—melakukan pemotongan. Pengumpan kemudian memajukan segmen berikutnya. Operasi sinkron ini memerlukan komunikasi yang tepat antara pengontrol pengumpan dan sistem kontrol mesin pemotong, seringkali melalui antarmuka fieldbus seperti Profinet atau EtherCAT.

6.2 Koordinasi dengan Peralatan Forming dan End-Finishing

Untuk aplikasi yang memerlukan pembengkokan pipa, pembakaran, atau penguliran, pengumpan pipa harus mengirimkan tabung ke stasiun pembentuk dengan orientasi yang benar dan pada waktu yang tepat. Sistem canggih menggabungkan pemosisian yang dikontrol servo yang dapat memutar tabung ke sudut tertentu sebelum memasuki cetakan pembentuk, sehingga memungkinkan pengoperasian multi-langkah yang kompleks.

6.3 Integrasi dengan Stacker dan Konveyor

Setelah pemrosesan, tabung yang sudah jadi biasanya dikeluarkan dengan sistem penumpuk atau konveyor. Sistem kontrol pengumpan pipa dapat berkoordinasi dengan perangkat hilir ini untuk memastikan kelancaran penyerahan dan mencegah kemacetan.

6.4 Peran Antarmuka Manusia-Mesin (HMI)

HMI berfungsi sebagai titik pusat untuk menyiapkan dan memantau seluruh sistem terintegrasi. Operator dapat memasukkan panjang pemotongan yang diinginkan, kecepatan pengumpanan, dan parameter lainnya, dan HMI menampilkan status, alarm, dan jumlah produksi secara real-time. HMI modern sering kali menyertakan antarmuka layar sentuh dan grafik intuitif, menyederhanakan pengoperasian dan mengurangi kurva pembelajaran bagi operator baru.

7. Pertimbangan Pemeliharaan, Keandalan, dan Operasional

Untuk memastikan masa pakai yang lama dan kinerja yang konsisten, perawatan rutin pada pengumpan pipa sangat penting. Praktek-praktek berikut direkomendasikan:

7.1 Jadwal Pemeliharaan Preventif

Program pemeliharaan preventif terstruktur harus mencakup:

• Pemeriksaan harian:Periksa kondisi roller, periksa kebisingan atau getaran yang tidak biasa, dan verifikasi pembacaan HMI
• Pemeliharaan mingguan:Lumasi bagian yang bergerak, bersihkan sensor, dan verifikasi keselarasan komponen pemandu
• Inspeksi bulanan:Periksa ketegangan sabuk atau rantai, uji fungsi penghentian darurat, dan tinjau riwayat alarm
• Pelayanan triwulanan:Lakukan pemeriksaan mendalam terhadap motor servo, gearbox, dan koneksi sistem kontrol
• Perbaikan tahunan:Ganti komponen yang aus seperti roller, bantalan, dan sabuk penggerak, serta kalibrasi ulang perangkat umpan balik

7.2 Masalah Umum dan Pemecahan Masalah

Beberapa masalah operasional yang umum meliputi:

• Panjang umpan tidak konsisten:Sering kali disebabkan oleh ketidaksejajaran encoder, selip roller, atau komponen penggerak yang aus
• Tanda permukaan tabung:Disebabkan oleh roller pemandu yang kotor atau rusak
• Ketidaksejajaran tabung yang memasuki mesin pengolah:Biasanya karena pemandu yang aus atau penyetelan yang tidak tepat
• Kesalahan komunikasi antara pengumpan dan mesin pemotong:Biasanya diatasi dengan memeriksa kabel dan parameter program PLC

7.3 Fitur Keamanan

Pengumpan pipa modern dilengkapi dengan beberapa fitur keselamatan, termasuk tirai tipis, tombol berhenti darurat, dan interlock pengaman yang mencegah pengoperasian saat pelindung terbuka. Pelatihan yang tepat mengenai sistem keselamatan ini penting bagi semua operator.

7.4 Memaksimalkan Waktu Aktif dan Keandalan

Untuk memaksimalkan keandalan, produsen merekomendasikan penggunaan suku cadang pengganti asli, menjaga stok suku cadang penting, dan menjaga lingkungan kerja yang bersih. Selain itu, pembaruan perangkat lunak yang disediakan oleh produsen peralatan dapat meningkatkan kinerja dan menambah fungsionalitas baru.
