Bagaimana Penyok Pipa Datar Mengubah Fabrikasi Tabung Industri?

1. Apa Sebenarnya Penyok Pipa Datar itu dan Bagaimana Cara Kerjanya?

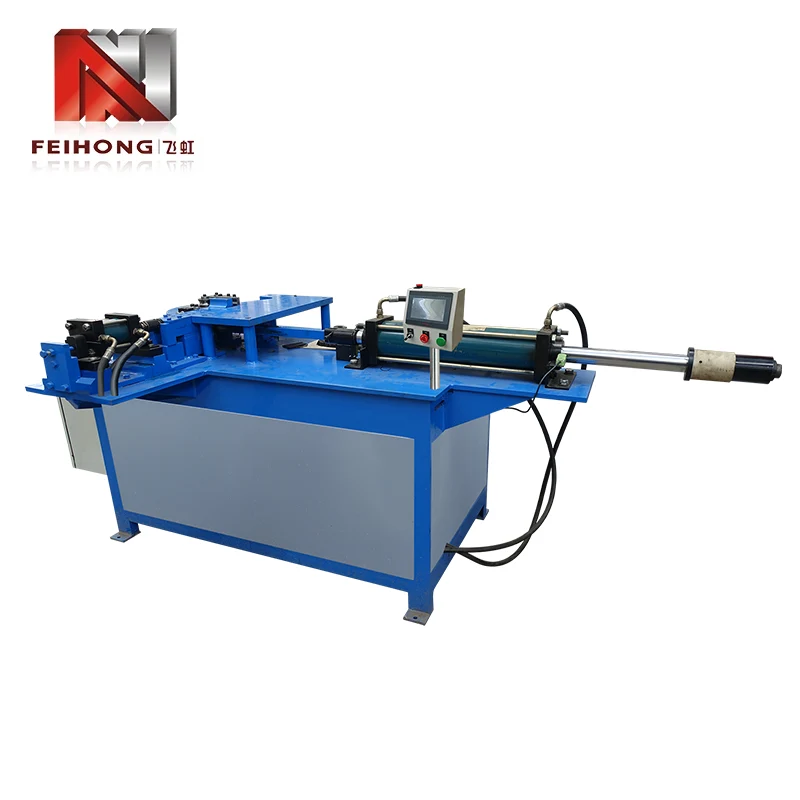

A Penyok Pipa Dataradalah mesin khusus yang dirancang untuk membengkokkan tabung persegi panjang, persegi, atau oval sepanjang satu bidang tanpa merusak penampangnya. Tidak seperti pembengkok pipa bundar yang menggunakan mandrel dan wiper die untuk mempertahankan profil melingkar, pembengkokan pipa datar memerlukan perkakas yang disesuaikan dengan cermat untuk menopang permukaan tabung yang lebih luas sekaligus memungkinkan tepi yang lebih sempit berubah bentuk secara terkendali. Tantangan mendasarnya terletak pada pengelolaan perbedaan regangan dan kompresi yang terjadi pada lebar bagian datar—dinding luar akan memanjang sedangkan dinding bagian dalam akan tertekan, dan tanpa dukungan yang tepat, tabung akan melengkung atau berkerut.

Prinsip kerjanya berpusat pada tiga elemen utama: cetakan lentur (atau bentuk), cetakan penjepit, dan cetakan tekanan. Tabung dipasang di antara penjepit dan cetakan pembengkok, kemudian diputar mengelilingi radius cetakan pembengkok. Untuk profil datar, cetakan lentur dilengkapi alur yang sesuai dengan dimensi luar tabung, memberikan dukungan lateral untuk mencegah permukaan yang lebih lebar runtuh ke dalam. Beberapa mesin canggih juga menggunakan apenghapus matiyang meluncur di sepanjang jari-jari bagian dalam tabung untuk menghilangkan kerutan, dan amandrel(meskipun kurang umum untuk bagian datar) dapat dimasukkan untuk menopang rongga internal jika tabung berlubang. Keseluruhan proses biasanya digerakkan secara hidraulik atau elektrik, dengan kontrol CNC yang memungkinkan pengulangan sudut yang presisi dan urutan pembengkokan multi-langkah.

Salah satu ciri khas aPenyok Pipa Dataradalah kemampuannya menghasilkan tikungan dengan distorsi minimal dengan tetap menjaga toleransi yang ketat. Hal ini dicapai melaluikompensasi springback yang terkontrol—mesin membungkuk sedikit melampaui sudut target, mengetahui bahwa material akan mengendur kembali dengan jumlah yang dapat diprediksi. Unit modern mengintegrasikan sensor yang mengukur sudut tikungan aktual secara real time dan menyesuaikan posisi ram secara dinamis, memastikan bahwa setiap bagian cocok dengan model CAD dalam ±0,5 derajat. Kombinasi konstruksi kokoh dan kontrol cerdas menjadikan peralatan ini sangat diperlukan untuk fabrikasi berkualitas tinggi.

2. Industri Mana yang Paling Mengandalkan Pembengkokan Pipa Datar?

Pembengkokan pipa datar bukanlah proses khusus—proses ini tertanam dalam rantai pasokan berbagai industri berat. Sektor-sektor berikut bergantung padaPenyok Pipa Datarperalatan untuk menghasilkan komponen struktural dan estetika yang tidak dapat dicapai dengan pipa bundar.

• Otomotif & Transportasi:Rangka sasis, roll cage, struktur jok, dan komponen sistem pembuangan sering kali menggunakan pipa persegi panjang atau oval. Pembengkokan datar memungkinkan desainer memaksimalkan rasio kekuatan terhadap berat sekaligus mengemas komponen secara efisien dalam selubung kendaraan yang rapat.
• Konstruksi & Arsitektur:Pegangan tangan, tangga, tiang dinding tirai, dan fasad logam dekoratif sering kali memiliki bagian persegi panjang yang bengkok. Daya tarik visual dari tikungan yang bersih dan bebas kerut sangat penting dalam aplikasi arsitektur.
• HVAC & Ventilasi:Sistem saluran dan penanganan udara menggunakan tabung oval datar untuk menjaga aliran udara tetap tinggi sekaligus dipasang pada ruang langit-langit yang dangkal. Membengkokkan profil ini memerlukan kontrol yang tepat untuk menghindari pembatasan penampang internal.
• Peralatan Pertanian:Struktur pelindung terguling (ROPS) traktor, rangka implementasi, dan poros irigasi semuanya menggunakan pipa persegi panjang yang ditekuk untuk ketahanan dan produksi yang hemat biaya.
• Perabotan & Interior Kantor:Rangka meja modern, sistem rak, dan stan pameran memanfaatkan garis bersih dari pipa datar yang ditekuk untuk mencapai estetika minimalis dengan integritas struktural yang tinggi.

Di masing-masing bidang ini, penyok pipa datar berfungsi sebagai pendukung kebebasan desain, memungkinkan para insinyur mengganti sambungan las dengan bagian bengkok kontinu yang lebih kuat, lebih ringan, dan lebih menarik secara visual. Keserbagunaan peralatan ini berarti bahwa bengkel berskala kecil pun dapat memproduksi komponen kelas profesional untuk pasar yang penuh tuntutan ini.

3. Apa Jenis Utama Penyok Pipa Datar yang Tersedia Saat Ini?

Mesin pembengkok pipa datar dikategorikan berdasarkan metode penggeraknya, sistem kontrol, dan konfigurasi perkakas. Pemilihan tipe yang tepat bergantung pada volume produksi, jenis material, dan kompleksitas tikungan. Di bawah ini adalah gambaran komparatif dari varian yang paling umum.

Penyok manualdisukai oleh departemen pemeliharaan dan lembaga pendidikan karena biaya rendah dan kesederhanaannya.Mesin hidrolikmenawarkan keseimbangan yang baik antara kekuatan dan keterjangkauan, menjadikannya pekerja keras di banyak toko fabrikasi.Penyok tarik putar CNCmewakili yang tercanggih, dengan kemampuan menyimpan ratusan program dan secara otomatis mengkompensasi variasi material.Penyok kompresi, meskipun kurang presisi, namun sangat cepat dan ekonomis untuk menghasilkan tikungan sederhana secara massal pada tabung berdinding tipis.

Di luar keempat kategori ini, terdapat juga mesin hibrida yang menggabungkan tenaga hidrolik dengan kontrol CNC, sehingga menawarkan yang terbaik dari kedua kategori tersebut. Saat memilih suatu tipe, penting untuk mempertimbangkan tidak hanya beban kerja saat ini tetapi juga potensi perluasan di masa depan ke geometri yang lebih kompleks.

4. Bagaimana Pemilihan Material Mempengaruhi Proses Pembengkokan?

Bahan tabung bisa dibilang merupakan faktor paling penting yang mempengaruhi kualitas tikungan. Paduan yang berbeda menunjukkan tingkat keuletan, pegas, dan pengerasan kerja yang berbeda-beda, yang semuanya harus diperhitungkan dalam pengaturan pembengkokan. Di bawah ini adalah rincian material umum dan karakteristik lenturnya.

Baja Ringan

Materi yang paling pemaaf; menawarkan keuletan yang baik dan springback yang dapat diprediksi. Cocok untuk sebagian besar operasi pembengkokan untuk keperluan umum tanpa tindakan pencegahan khusus.

Baja Paduan Rendah Kekuatan Tinggi (HSLA).

Membutuhkan gaya lentur yang lebih tinggi dan menghasilkan pegas yang lebih besar. Kompensasi CNC sangat disarankan untuk menjaga akurasi sudut.

Baja Tahan Karat (Austenitik)

Benda kerja mengeras dengan cepat, yang dapat menyebabkan retak jika radius tekukan terlalu sempit. Gunakan kecepatan ram yang lebih lambat, pelumasan yang memadai, dan perkakas yang dipoles untuk mengurangi gesekan.

Paduan Aluminium (5xxx, 6xxx)

Ringan dan tahan korosi, namun mudah kusut dan retak. Jari-jari tekukan yang lebih besar (lebar tabung 3‑5×) dan pengaturan jarak bebas yang cermat sangat penting.

Tembaga & Kuningan

Sangat ulet dan mudah ditekuk, namun permukaan lunak mudah rusak. Cetakan yang diselesaikan dengan baik dan jarak bebas yang tepat mencegah kerusakan dan kerusakan permukaan.

Selain paduan, ketebalan dinding juga memainkan peran penting. Dinding yang lebih tebal memberikan ketahanan yang lebih besar terhadap keruntuhan namun membutuhkan tonase yang lebih tinggi. Tabung berdinding tipis rentan terhadap tekuk pada radius bagian dalam dan mungkin memerlukan mandrel internal atau cetakan wiper khusus. Aturan umumnya adalah ketebalan dinding harus minimal 5% dari lebar tabung untuk mencapai pembengkokan yang andal tanpa dukungan internal.

5. Spesifikasi Utama Apa yang Harus Anda Evaluasi Saat Memilih Penyok Pipa Datar?

Memilih mesin yang tepat melibatkan lebih dari sekedar mencocokkan ukuran tabung maksimum. Evaluasi yang komprehensif harus mencakup parameter berikut, yang masing-masing berdampak langsung pada kinerja dan umur panjang.

1. Kapasitas Lentur Maksimum:Ini termasuk lebar tabung, tinggi, dan ketebalan dinding yang dapat ditangani mesin. Selalu pilih alat berat dengan kapasitas setidaknya 20% lebih tinggi dari perkiraan komponen terbesar Anda untuk memperhitungkan variasi material dan permintaan yang tidak terduga.
2. Radius Tikungan Minimum:Dinyatakan sebagai kelipatan lebar tabung (misalnya, 2×W). Jari-jari yang lebih sempit memerlukan perkakas yang lebih canggih dan kekakuan mesin yang lebih tinggi. Untuk sebagian besar aplikasi, radius 3×W adalah titik awal yang aman.
3. Rentang Sudut Bending:Sebagian besar alat berat dapat menekuk dari 0° hingga 180°, namun beberapa unit khusus menawarkan hingga 220° untuk aplikasi pembengkokan berlebih. Pastikan alat berat dapat mencapai sudut yang Anda perlukan tanpa gangguan perkakas.
4. Kecepatan Siklus:Diukur dalam hitungan detik per tikungan, hal ini memengaruhi hasil produksi. Mesin hidrolik biasanya berputar dalam 5‑15 detik, sedangkan unit servo‑listrik dapat mencapai 2‑5 detik untuk bagian kecil.
5. Sistem Kontrol:PLC Dasar vs. CNC penuh dengan pemrograman layar sentuh. CNC menawarkan fleksibilitas yang lebih besar namun memiliki biaya awal yang lebih tinggi dan kurva pembelajaran yang lebih curam.
6. Kompatibilitas Perkakas:Periksa apakah alat berat menggunakan perkakas standar industri atau desain eksklusif. Perkakas standar mengurangi waktu tunggu dan biaya penggantian cetakan.
7. Persyaratan Daya:Mesin hidrolik memerlukan unit daya khusus (seringkali 15‑75 kW), sedangkan mesin listrik dijalankan dengan pasokan 3 fase standar. Pertimbangkan infrastruktur kelistrikan fasilitas Anda.

Alat berat yang dipilih dengan baik tidak hanya akan memenuhi kebutuhan produksi saat ini namun juga mengakomodasi pertumbuhan kompleksitas suku cadang dan keragaman material di masa depan. Adalah bijaksana untuk melibatkan insinyur produksi dan staf pemeliharaan dalam proses seleksi untuk memastikan bahwa peralatan yang dipilih selaras dengan kenyataan operasional.

6. Apa Cacat Tekuk Pipa Datar yang Paling Umum dan Bagaimana Cara Mencegahnya?

Bahkan dengan penyok pipa datar berkualitas tinggi, cacat dapat timbul karena pemasangan yang tidak tepat, perkakas yang aus, atau ketidakkonsistenan material. Memahami mode kegagalan ini adalah langkah pertama menuju pencegahan. Di bawah ini adalah masalah yang paling sering ditemui dan solusinya.

• Kerutan pada Radius Bagian Dalam:Terjadi ketika dinding bagian dalam terkompresi lebih cepat daripada kemampuan material untuk menampungnya. Disebabkan oleh tekanan wiper die yang tidak mencukupi atau radius tikungan yang terlalu sempit untuk ketebalan dinding.Pencegahan:Tingkatkan kekuatan wiper die, gunakan radius yang lebih besar, atau tambahkan mandrel untuk menopang dinding bagian dalam.
• Keruntuhan Penampang (Perataan):Sisi lebar tabung melengkung ke dalam, kehilangan integritas struktural. Biasa terjadi pada tabung berdinding tipis atau ketika cetakan lentur tidak memberikan dukungan lateral yang memadai.Pencegahan:Gunakan cetakan yang lebih dekat dengan dimensi luar tabung, dan pertimbangkan cetakan bertekanan yang secara aktif mendorong dinding luar selama pembengkokan.
• Variasi Musim Semi:Springback yang tidak konsisten menyebabkan komponen tidak memenuhi sudut target, terutama saat menekuk baja atau aluminium berkekuatan tinggi.Pencegahan:Menerapkan pembengkokan berlebih CNC dengan umpan balik sudut real-time. Selain itu, pastikan bahan tersebut berasal dari satu batch dengan sifat mekanik yang konsisten.
• Goresan dan Luka pada Permukaan:Goresan terjadi ketika tabung tergelincir terhadap cetakan atau wiper yang tertekuk. Galling sangat bermasalah pada aluminium dan baja tahan karat.Pencegahan:Gunakan perkakas yang dipoles, gunakan pelumas yang sesuai, dan pertahankan jarak yang tepat untuk mengurangi gesekan.
• Memutar atau Melompat Kembali di Pesawat:Tabung mungkin berputar sedikit keluar dari bidang tekuk, sehingga mengakibatkan bagian terpelintir. Hal ini sering kali disebabkan oleh tekanan penjepitan yang tidak merata atau perkakas yang tidak sejajar.Pencegahan:Periksa keselarasan cetakan klem dan pastikan tabung terpasang tepat sebelum setiap tikungan.

Pemeriksaan rutin terhadap perkakas dan kalibrasi berkala pada sensor sudut alat berat dapat mendeteksi banyak masalah ini sebelum mengakibatkan komponen rusak. Mendokumentasikan parameter untuk setiap pengaturan yang berhasil juga membantu dalam memecahkan masalah proses di masa mendatang.

7. Bagaimana Seharusnya Penyok Pipa Datar Dipertahankan agar Keandalan Jangka Panjang?

Perawatan yang tepat sangat penting untuk menjaga keakuratan dan umur penyok pipa datar. Sistem yang proaktif tidak hanya mengurangi waktu henti tetapi juga memastikan kualitas tikungan yang konsisten. Pendekatan langkah demi langkah berikut direkomendasikan untuk sebagian besar mesin hidrolik dan CNC.

1. Inspeksi visual harian:Periksa kebocoran cairan hidrolik, baut kendor, dan tanda-tanda keausan pada cetakan penjepit dan tekuk. Bersihkan area kerja dan singkirkan serpihan atau serpihan logam.
2. Pelumasan bagian yang bergerak:Oleskan gemuk atau oli yang ditentukan pabrikan ke semua titik pivot, jalur geser, dan spindel cetakan lentur. Mengoles secara berlebihan dapat menarik kotoran, jadi gunakan hanya sesuai jumlah yang disarankan.
3. Perawatan cairan hidrolik:Pantau level cairan dan ganti filter pada interval yang ditentukan dalam manual. Cairan yang terkontaminasi adalah penyebab utama kegagalan katup dan pompa.
4. Kalibrasi sensor sudut:Gunakan busur derajat presisi atau pengukur sudut digital untuk memverifikasi keakuratan sudut tikungan mesin. Kalibrasi ulang jika penyimpangan melebihi ±0,3°.
5. Pemeriksaan wiper dan pressure mati :Periksa apakah ada goresan atau deformasi. Cetakan yang sudah usang harus digerinda ulang atau diganti untuk mencegah kerutan dan kerusakan permukaan.
6. Pemeriksaan sistem kelistrikan:Untuk mesin CNC, pastikan semua kabel aman, penghentian darurat berfungsi dengan benar, dan panel kontrol tidak menampilkan kode kesalahan.
7. Layanan komprehensif tahunan:Libatkan teknisi bersertifikat untuk melakukan perombakan menyeluruh, termasuk segel silinder hidrolik, keausan pompa, dan pembaruan perangkat lunak.

Menyimpan catatan terperinci tentang semua aktivitas pemeliharaan—termasuk penggantian oli, penggantian cetakan, dan kalibrasi—membantu dalam memprediksi pola keausan dan menjadwalkan waktu henti secara efisien. Penyok pipa datar yang dirawat dengan baik dapat memberikan layanan yang andal selama puluhan tahun.

8. Bagaimana Masa Depan Teknologi Bending Pipa Datar?

Evolusi pembengkokan pipa datar didorong oleh tuntutan akan efisiensi, presisi, dan keberlanjutan yang lebih besar. Konsep Industri 4.0 semakin banyak diintegrasikan ke dalam mesin bending, sehingga memungkinkan pengumpulan data secara real-time dan pemeliharaan prediktif. Sensor yang tertanam dalam perkakas memantau variasi keausan dan gaya, memberikan informasi kembali ke sistem pusat yang dapat merekomendasikan parameter tekukan optimal secara otomatis.

Tren lain yang muncul adalah penggunaanpenggerak servo‑listrikbukan hidrolika tradisional. Sistem ini mengkonsumsi lebih sedikit energi, menghasilkan lebih sedikit kebisingan, dan menawarkan akurasi posisi yang lebih tinggi. Hal ini sangat menarik bagi produsen yang ingin mengurangi jejak karbonnya. Selain itu,manufaktur aditifmulai memengaruhi desain perkakas—cetakan cetakan 3D dengan saluran pendingin konformal dapat meningkatkan manajemen termal selama pembengkokan kecepatan tinggi.

Kecerdasan buatan juga mulai diterapkan pada pengurutan tikungan. Algoritme AI dapat menganalisis sifat material dan riwayat setiap kumpulan tabung untuk memprediksi pengembalian dengan akurasi yang belum pernah terjadi sebelumnya, sehingga mengurangi tingkat kerusakan dan waktu penyiapan. Lebih-lebih lagi,robot kolaboratif(cobot) dipasangkan dengan pembengkok pipa datar untuk mengotomatiskan bongkar muat, sehingga operator manusia dapat fokus pada pengendalian kualitas dan optimalisasi proses.

Seiring dengan bergeraknya industrikembar digital—replikasi virtual dari sel pembengkokan fisik—insinyur akan dapat menyimulasikan seluruh proses produksi sebelum satu tabung dibengkokkan. Kemampuan ini akan secara dramatis mempersingkat waktu mulai dari desain hingga komponen jadi, menjadikan fabrikasi khusus hampir sama efisiennya dengan produksi massal. Masa depan pembengkokan pipa datar tidak diragukan lagi cerdas, terhubung, dan semakin otonom.

9. Pertanyaan Yang Sering Diajukan Tentang Penyok Pipa Datar
